GD210

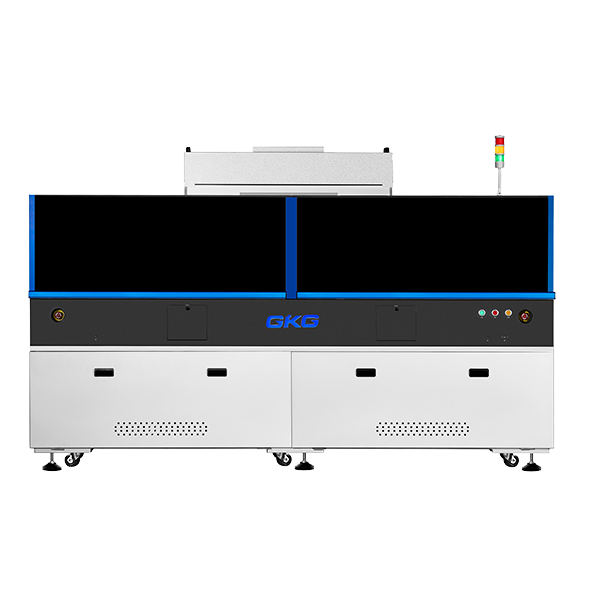

GD210正面

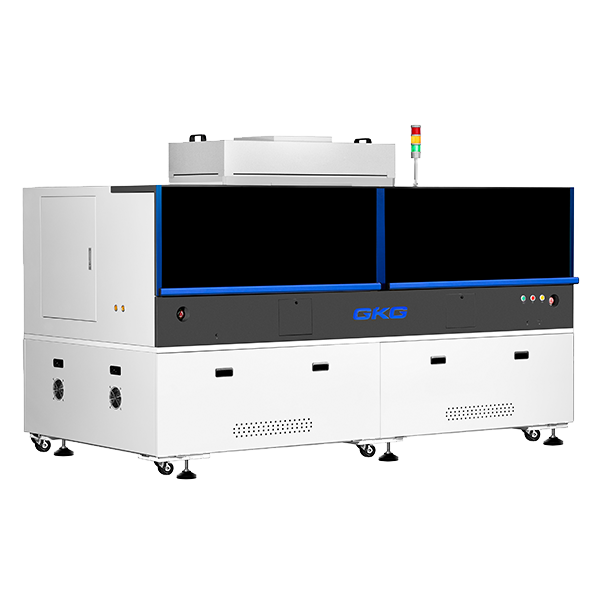

GD210側面
  • GD210正面.png
    GD210正面
  • GD210側面.png
    GD210側面
精密封裝設備
GD210
產品特點

1、采用兩段式接力固晶擺臂180°旋轉吸取+龍門焊頭貼裝，

2、滿足超大產品基板尺寸：600*510mm；

3、配置10寸自動換晶環、自動擴膜功能；

4、實現貼裝精度精準模式±10um&±1°,標準模式±20um&±3°的能力體現；

5、適配多種實用性功能，如：自動換晶環、焊頭力控、掃碼功能、Mapping找晶等。


產品應用

針對半導體領域、集成電路、消費電子、通信系統、封裝器件應用等領域而研發的固晶設備。

適配產品：半導體領域、超大尺寸產品等多種晶粒/芯片類的產品固晶。


產品參數
GD210 高精密大板固晶機
固晶周期≥300ms （具體取決于芯片與基板尺寸及制程工藝要求）  1~2.5mm芯片     8-12K/h
2.5~5mm芯片     6-10K/h
固晶位置精度1~2.5mm芯片      ±10~15μm
2.5~5mm芯片      ±15~20μm
芯片角度精度±1°
芯片尺寸1*1—5*5mm
適用支架尺寸L:50-600mm
w:220-510mm
設備外型尺寸（L*W*H）2780（正面長）*1436(側面縱深)*1968.5(高度)mm
